Elemento di serraggio con scartamento fisso TW

Dettagli del prodotto
  • TW16: Forza di serraggio fino a 3.000 N, TW28: Forza di serraggio fino a 5.000 N
  • Serraggio individuale, posizionamento preciso
  • Profilo bonificato e asta di scorrimento per un serraggio flessibile ed elastico
  • Diverse versioni:
  • Impugnatura di alta qualità in plastica 2 componenti e impugnatura a traversino con estremità arrotondate – entrambe con filettatura trapezia scorrevole e piastra di pressione sostituibile senza utensili
  • Impugnatura a leva con meccanismo di blocco per un serraggio controllato, rapido e antivibrazioni
steel
N. d‘ordine Viti Apertura Scartamento Guida Peso
mm mm mm mm kg
TW16-20-10-2K Ø16 200 100 22x8,5 0,930
TW16-20-10K Ø16 200 100 22x8,5 0,860
TW16-20-10H Ø16 200 100 22x8,5 1,010
TW28-30-12-2K Ø28 300 120 28x11 1,680
TW28-30-14-2K Ø28 300 140 28x11 1,700
TW28-30-12K Ø28 300 120 28x11 1,620
TW28-30-14K Ø28 300 140 28x11 1,650
TW28-30-12H Ø28 300 120 28x11 2,065
TW28-30-14H Ø28 300 140 28x11 2,076
Dati CAD 3D nell'area download del sito web di BESSEY
Flessibilità di scartamento

Non solo gli elementi di serraggio BESSEY TWV per banchi di saldatura offrono la regolazione progressiva dello scartamento, ma sono anche disponibili con 3 tipi di impugnatura diversi.

Sbalzo 100 mm, 120 mm o 140 mm

Con gli elementi di serraggio BESSEY TW per banchi di saldatura potete scegliere 3 tipi di impugnatura e 3 tipi di scartamento.

Robusto e speciale

L’elemento di serraggio TWM28 è dotato di una piastra di pressione speciale con inserto in acciaio sinterizzato resistente alle alte temperature e orientabile fino a 35°. La vite del modello di braccio a serrante TW28GRS si trova all’esterno e facilita quindi l’accesso all’area di lavoro.

Perfetto per i parapetti

Non importa che sia rotondo, ovale o quadro – le testine di serraggio Vario TWVAD si adattano perfettamente. Poi si adattano perfettamente sul pezzo da saldare (regolazione progressiva da 60° interni a 60° esterni).

Strettoio rapido all'opera

Grazie all'adattatore TWA-STC e alla prolunga TWX, gli strettoi rapidi BESSEY con piastra base orizzontale possono essere rapidamente adattati anche a banchi di saldatura.

Serraggio obliquio e orizzontale

L'adattatore TW28AV, insieme alla prolunga TW28X, permette anche il serraggio obliquo o orizzontale. Diventa possibile con il mandrino inclinabile in continuo da -52° a +52°.

  • Costruzione in metallo
  • Lavori di serratura
  • Saldature sicure con lo specialista degli utensili di serraggio
  • Gli utensili di serraggio non sono adatti al sollevamento, al traino o al trasporto.
  • Gli utensili di serraggio devono essere serrati solo a mano, senza l'utilizzo di strumenti ausiliari.
  • Un utilizzo scorretto può causare danni alle persone o alle cose.
  • Non modificare né alterare in nessun caso gli utensili di serraggio, usarli solo nel loro stato originale. Qualora necessario, utilizzare solo parti di ricambio originali.
  • Guida e staffa scorrevole in acciaio temperato, zincata
  • Mandrino con filetto trapezoidale in acciaio rullato e temperato, fosfatato
  • Impugnatura in plastica bicomponente
  • Impugnatura in legno, vernice a base d'acqua
  • Traversino in acciaio, zincato
  • Piastra di pressione in acciaio, fosfatata
  • Elementi di collegamento in acciaio, zincati e/o fosfatati
  • Manutenzione regolare necessaria – Solo in questo modo si garantisce una tenuta sicura (nessuno scivolamento della staffa di scorrimento)
  • Pulire la rotaia con un detergente
  • Tenere sempre la guida libera da grasso, olio o colla seccata, cere e agenti distaccanti a base di silicone
  • Pulire e oliare regolarmente il mandrino
  • In caso di lucidità della guida, irruvidire entrambi i lati stretti con un panno smerigliante (grana 100)
  • Pulire e oliare regolarmente la piastra di pressione (non nella versione a leva)
  • Pulire e oliare regolarmente il nottolino (solo nella versione a leva)

Video del prodotto Elemento di serraggio per banchi di saldatura TW

Accessori

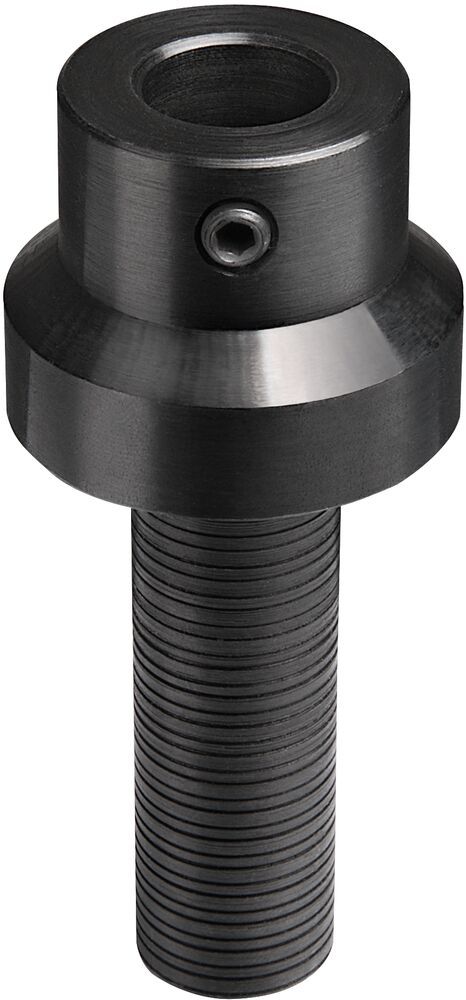

Adattatore per banchi da lavoro TW16AW
